3噸蒸發量三效逆流升膜蒸發計算

時間：2022-05-14 作者：www.www.kshongneng.com 閱讀：9001

3噸蒸發量三效逆流升膜蒸發計算

某公司提供樣品，實驗數據如下：

V=200mL，PH6.5左右，常壓蒸餾

液相	氣相	備注	蒸發量/%
101	30	小沸
103	72
104	100	0	0
106	100	45	22.5
108	100	65	32.5
110	100	80	40
112	100	90	45
114	100	100	50
116	100	120	60
118	100	125	62.5
120	100	130	65，輕暴
122	100	135	67.5
124	100	135	67.5
126	100	140	70，重暴停機
	抽濾（60℃），得烘干鹽23.8915g.除水不完全。

冷凝液：PH約12，V=140mL；

母液： PH約4.5，V約60mL

鹽份：23.8915/200=11.9%

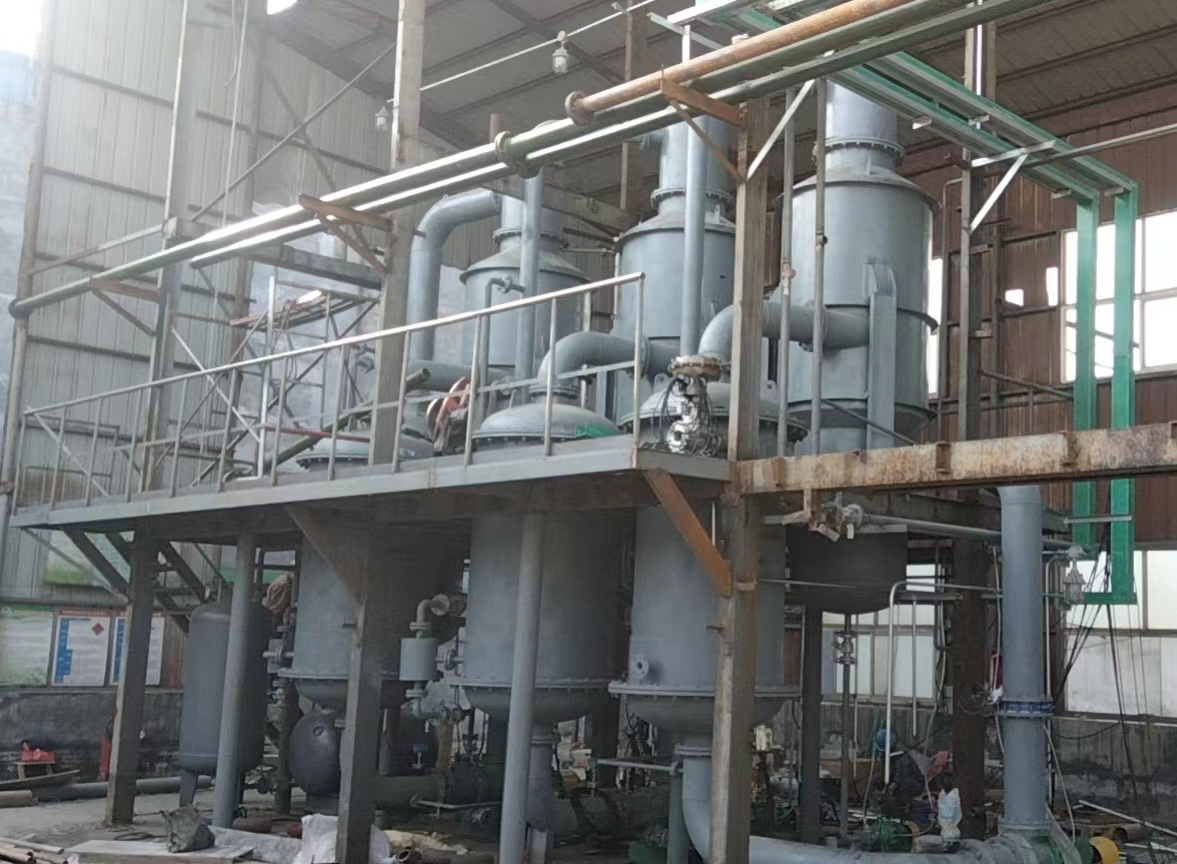

根據實驗數據中的液相溫度可以的出此廢液不適用MVR蒸發器。因為MVR蒸發的液相溫度最高130℃，超過后MVR的效率低，無法得到結晶除鹽的效果，所以選擇三效逆流升膜蒸發器。

根據客戶提供的物料量為4噸進料量，結合實驗數據可以算出液體的蒸發量為3噸每小時。具體的三效蒸發計算過程為：根據每小時的蒸發量3噸，理論消耗蒸汽量為每噸水需要0.42左右噸蒸汽，算出每小時蒸汽量1.3噸/小時。為根據蒸汽量算出理論汽化熱為1.3*2260*1000=293800KJ。根據經驗第三效的液體溫度為115℃，第二效的液相溫度為95℃，第一效的液相溫度為75℃。根據理論計算出每效的蒸出量。第三效的蒸出量來設為x，第二效的蒸出量為y，第一效的蒸出量為z，則x+y+z=3000，x*2260+y*4.2*20=1300*2260，y*2260+z*4.2*20=x*2260,z*2260+4000*4.2*20=y*2260。根據以上可以求得第一效的蒸發量為850Kg，第二效的蒸發量為1000Kg，第三效的蒸發量為1150Kg。換熱面積的計算公式為：Q換=3.6 K Δt S

Q換：需要熱交換的熱量，單位kj

K：總傳熱系數，單位W/(m2.℃)

Δt：平均（對數）溫差

每效的加熱器的面積：第一效的面積=2257000*1.2/（3600*11.8）=64，取整70㎡，第二效的面積=2524600*1.2/（3600*12.8）=65，取整70㎡，第三效的面積=2779600*1.2/（3600*11.8）=67，取整70㎡。表面冷凝器面積=3274000*1.2/（3600*12.5）=87，取整90㎡。
